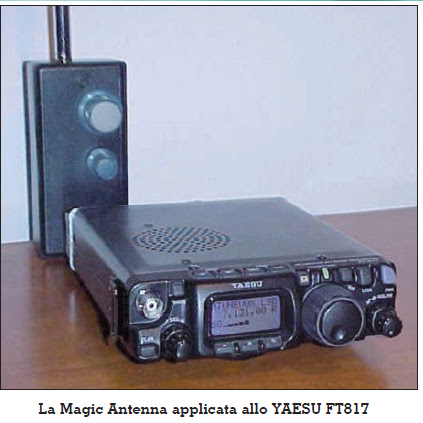

La Miracle Antenna Italiana - Magic Antenna
Progetto di Alessandro Gariano IK1ICD , pubblicato su Radiokit Maggio 2009 e settembre 2010
5 commenti:
I commenti sono aperti a tutti e sono soggetti insindacabilmente a moderazione.
NON SARANNO PUBBLICATI COMMENTI SE PRIVI DI NOME E COGNOME ED EMAIL.
IL SOLO NOMINATIVO RADIOAMATORIALE NON SOSTITUISCE IL NOME E COGNOME RICHIESTO.
Grazie.
Nota. Solo i membri di questo blog possono postare un commento.
Iscriviti a:
Commenti sul post (Atom)
Ottimo progetto ed ottima realizzazione! Io ho realizzato qualcosa di simile, utilizzando una bacchetta in ferrite al posto del classico toroide t200. Vorrei inserire il condensatore variabile ma a riguardo ti faccio una preghiera: potresti inviarmi (molto terra terra) lo schema dei collegamenti del condensatore variabile come il tuo? Io ce l'ho uguale ma non so come collegarlo(ci sono tre linguette da un lato e tre dall'altro...?). Grazie infinite davvero se mi vorrai aiutare. 73, Francesco Cardeta
RispondiEliminaemail: francocard965@hotmail.it
I variabili con sei fili hanno una sezione ad alta capacita' per le onde medie ed una a bassa capacita' per la FM .
RispondiEliminaOgni sezione ha due condensatori variabili che fanno capi ai due dili corrispondenti .
I terminali centrali sono quelli di massa ( alberino del variabile ) devi usare le sezioni ad alta capacita' .
In generale se le metti tutte in parallelo hai sicuramente la massima capacita' , diversamente puoi andare per prova iniziando con una a poi aggiungendone altre .
Claudio Re - reclaudio@alma.it
Grazie moltissimo ma ho ancora bisogno di qualche spiegazione: come faccio a distinguere la sezione am da quella fm? Poi, il piedino centrale lo collego a massa ma dopo? I piedini che si trovano a ds e sn del centrale li unisco tra loro e li collego al centrale dell'antenna? Solo da un lato o anche dall'altro lato? E se da entrambi i lati poi i due fili che ne escono li unisco e li collego al centrale dell'antenna? Scusami ma non mi è chiaro..
RispondiEliminaFrancesco Cardeta
francocard965@hotmail.it
In cio' che ho scritto ci sono gli elementi per ridolvere il probema. Per imparare bisogna sperimentare .
RispondiEliminaNon commentero' ulteriormente .
Buoni esperimenti !
Claudio Re - reclaudio@alma.it
Grazie cmq, anche se ancora non ne sono venuto a capo....ma prima o poi...73 e grazie ancora
RispondiEliminafrancocard965@hotmail.it
Francesco Cardeta
