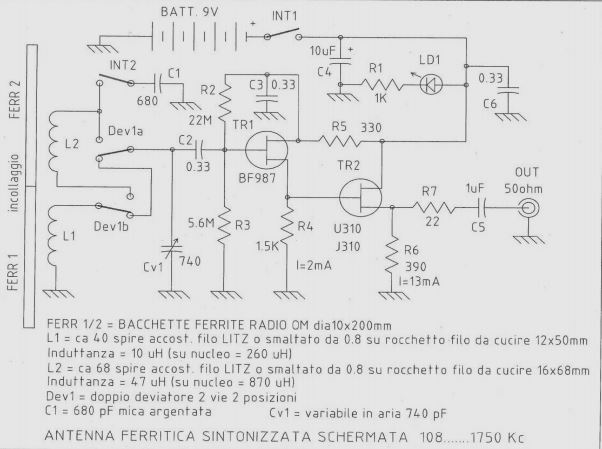

ULTIMA VERSIONE DI ANTENNA FERRITICA SINTONIZZATA SCHERMATA 108 ÷ 1.750 kHz di Pietro I2BUM



In questa versione è stato migliorato l’accoppiamento tra antenna e uscita, impedendo cosi eventuali  autooscillazioni dei circuiti di ingresso del ricevitore. È’ aumentata anche la dinamica; si arriva a +9 dBm in uscita con 1 dB di compressione. Ho cambiato anche il campo di frequenza per permettere l’ascolto delle emittenti in Onde Medie americane che arrivano fino a 1.700 kHz



Ho usato i soliti rocchetti di filo per macchine da cucire per gli avvolgimenti. La camera schermata deve essere di dimensioni esterne non inferiori a 53x53x123 mm adoperando vetronite doppio rame spessore 1,5 mm. E’ importante che il coperchio di chiusura della camera schermata abbia il rame tagliato longitudinalmente con un seghetto in corrispondenza del centro su entrambi i lati. Ciò per evitare il cortocircuito magnetico quando si avvita il coperchio.

Pietro I2BUM e-mail iellici.pietro@tiscali.it
