Radio Habana Cuba

QSL di Radio Habana Cuba ricevuta via posta ordinaria dopo 49 giorni, inviato il rapporto di ascolto via e-mail a : radiohc@enet.cu Rosario Lafita Fernández J'Dpto. de Correspondencia Internacional.

http://www.radiohc.cu/index.php/ Radio Habana Cuba - Apartado Postal 6240, La Habana, Cuba

Radio Habana si trova su Facebook https://www.facebook.com/pages/Radio-Habana-Cuba/320996469352

Programma DX "EN CONTACTO" Por Radio Habana Cuba. Dedicado a los oyentes de las ondas cortas, Diexistas y Radioaficionados con Manolo de la Rosa . Per l’Europa 13640kHz alle 23.35 UTC Email: encontacto@rhc.cu

http://programasdx.com/encontacto.htm

RADIO HABANA CUBA. HORARIOS, BANDAS Y FRECUENCIAS

NOVIEMBRE 2011 – MARZO 2012

ZONAS GEOGRAFICAS FRECUENCIA UTC HORARIOS

TRANSMISIONES EN ESPAÑOL

Buenos Aires 13670 Khz / 22m 12 – 16 UTC

Norte, Centro y Suramérica 11760 Khz / 25 m 12 – 16 / 01 - 06 UTC

B. Aires 13690 Khz / 22m 22 – 05 UTC

Nueva York 6000 Khz / 49 m 12 – 13 UTC

Nueva York 11840 Khz / 25 m 12 – 16 UTC

San Francisco 13780 Khz / 22 m 13 – 16 UTC

Nueva York 6060 Khz / 49 m 01 – 06 UTC

Río de Janeiro 15380 Khz / 19 m 12 – 16 UTC

Chicago 6140 Khz / 49 m 12 – 13 UTC

Chicago 9850 Khz / 31 m 13 – 16 UTC

Norte, Centro y Sudamérica 6150 Khz / 49 m 12 – 13 UTC

América Central 11750 Khz / 25 m 13 – 16 UTC

América Central 9540/9810 Khz / 31 m 12 – 16/22-06 UTC

Antillas 6120 Khz / 49 m 24 – 06 UTC

Río Janeiro 9740 Khz / 31 m 24 – 05 UTC

Nueva York 6060 Khz / 49 m 24 – 05 UTC

Buenos Aires 15230 Khz / 19 m 12 – 16 y 24-06 UTC

Chile 11840 Khz / 25 m 22 – 06 UTC

Antillas 11690 Khz / 25 m 12 – 16 UTC

Europa 13640 Khz / 22 m 22 – 24 UTC

Banda Tropical 5040 Khz / 60 m 22 – 24 y 02- 05

Antillas 9710 Khz / 31 m 22 – 24 UTC

MESA REDONDA

Chicago 9660 Khz / 31 m 22.30 – 24 UTC

Washington 6000 Khz / 49 m 22.30 – 24 UTC

FRECUENCIAS EN INGLES

América Central 11760 Khz / 25 m 20 – 21 UTC UTC

Banda Tropical 5040 Khz / 60 m 00 – 01UTC

San. Francisco 6010 Khz / 49 m 05 – 07 UTC

Chicago 6050 Khz / 49 m 01 – 07 UTC

Washington 6000 Khz / 49 m 01 – 05 UTC

Norte Centro y Sudamérica 6125 Khz / 49 m 05 – 07 UTC

New York 6060 Khz / 49 m 05 – 07 UTC

FRECUENCIA EN FRANCES

América Central 11760 Khz / 25 m 21 – 21:30 UTC

Banda Tropical 5040 Khz / 60 m 01:30 – 02 UTC

Suramérica 15370 Khz / 19 m 22:30 – 23 UTC

Europa 13640 Khz / 22 m 19:30 –20 UTC

ZONAS GEOGRAFICAS FRECUENCIA UTC HORARIOS

FRECUENCIAS EN PORTUGUES

Río de Janeiro 15370 Khz / 19 m 23.30 – 24:00 UTC

Buenos Aires 15230 Khz / 19 m 23 – 24 UTC

Europa 13640 Khz / 22 m 20 – 20.30 UTC

FRECUENCIA EN ARABE

Europa 13640 Khz / 22 m 20.30 – 21 UTC

FRECUENCIAS EN ESPERANTO

Norte, Centro y Suramérica 11760 Khz / 25 m 16 – 16.30 UTC

San Francisco 6010 Khz / 49 m 07 – 07.30 UTC

Suramérica 15370 Khz / 19 m 22:30 – 23 UTC

FRECUENCIAS EN CREOLE ( Kreyol )

Banda Tropical 5040 Khz / 60 m 01 – 01:30 UTC

Buenos Aires 15370 Khz / 19 m 23:00 – 23:30 UTC

FRECUENCIA EN QUECHUA

Buenos Aires 15370 Khz / 19 m 00:00 – 00:30 UTC

Come muore un'antenna

Ecco come muore un'antenna. Si tratta di una logaritmica della stazione a onde corte di Hörby in Svezia. MI fa molta tristezza. E comunque avrei preferito poterla recuperare e installare nel giardino della mia mamma in Toscana. HI

Il video su YouTube

Questa invece è un'altra antenna che viene abbattuta, sempre nello stesso sito:

il secondo video

Radio RAE ARGENTINA

Ricevo la conferma di Radio RAE Argentina ascoltata sui 15345 kHz il 21 novembre 2011.

La ringraziamo della Sua e-mail e siamo contenti ci riesca ad ascoltare malgrado i disturbi tecnici. Ci scusiamo per il ritardo nella risposta ma abbiamo avuto dei problemi tecnici ormai risolti. Facciamo del nostro meglio affinchè la trasmissione sia interessante e cogliamo l'occasione per augurare a Lei e alla Sua famiglia un Buon Natale e Felice Anno Nuovo.

Distinti saluti.

Chelo Ayala Staff Redazione Italiana

RAE - RADIODIFUSIÓN ARGENTINA AL EXTERIOR, Redazione Italiana,

Casilla de Correo 555-C1000WAF Buenos Aires, Repubblica Argentina.

www.radionacional.com.ar/ e-mail raeitaliano@gmail.com

Radio RAE trasmette dal lunedì al venerdi in lingua italiana dalle 20.00 alle 21.00 ora italiana su (9690) e 15345 kHz.

Sul sito della RAE si trovano informazioni in lingua italiana : http://rae.radionacional.com.ar/category/italiano/

Programma DX al martedi-venerdì dalle 22.00 alle 23.00 UTC in spagnolo

E-mail: slaen@ciudad.com.ar

dxrae2010@gmail.com

" OLD QSL cartacee"

La Radio Digitale vista da Lindsay Cornell


http://www.drm.org/uploads/files/Lindsay%20Cornell%20article(1).pdf

A.I.R. Contest 2012 “Attilio Leoni”

REGOLAMENTO

L'A.I.R. Contest 2012 "Attilio Leoni" avra' inizio alle ore 0000UTC del 02/01/2012 e terminerà alle ore 2400UTC del 09/01/2012. La partecipazione e' aperta a tutti i radio appassionati, anche non Soci A.I.R., ovunque residenti. Durante il Contest si dovranno ascoltare, una sola volta, il maggior numero di stazioni broadcast indicate nell'elenco che segue.

Prima parte: dedicata all'ascolto di qualsiasi stazione dal continente Europa – Africa (con proprio trasmettitore o via relay) dalle ore 0000UTC del 02/01/2012 alle ore 2400UTC del 06/01/2012, in qualsiasi lingua (banda dei 31 metri tra i 9200 e i 9995kHz di radiodiffusione).

Seconda parte: dedicata all'ascolto delle stazioni indicate, in qualsiasi orario ad iniziare dalle ore 0000UTC del giorno 07/01 alle ore 2400UTC del 09/01/2012, in qualsiasi lingua (frequenze comprese tra 150 e 26100kHz-bande di radiodiffusione) :

- ALASKA, KNLS

- ARABIA SAUDITA, BSKSA

- ARGENTINA. RAE

- AUSTRALIA, Radio Australia

- CANADA, Radio Canada Int.

- CINA REP.POP., Radio China Int.

- CUBA, Radio Habana

- FILIPPINE, Radio Veritas Asia

- INDIA, All India Radio

- KUWAIT, Radio Kuwait

- PAKISTAN, Radio Pakistan

- SWAZILAND, TWR

- THAILAND, Radio Thailand

- TURCHIA, Voice of Turkey

- USA, WYFR Family Radio

- USA, Voice of America

Gli ascolti dovranno avere una durata minima di 15 minuti e dovranno contenere tutti i riferimenti utili al Contest (frequenza, orario UTC, nominativo della stazione, lingua, dettagli per una buona valutazione dell'ascolto, codice SINPO) nonché un cenno ai dati tecnici (RX e ANT usati, apparecchiature complementari), il tutto dovrà essere spedito al seguente recapito :

PECOLATTO Bruno AIR Contest Manager

Fermo Posta I – 10080 INGRIA (TO) e-mail: bpecolatto@libero.it

Entro il 18/02/2012 (farà fede il timbro postale). Per una corretta valutazione saranno considerati molto importanti i dettagli forniti dal partecipante, inoltre per eventuali ulteriori riscontri potranno essere richieste le registrazioni degli stessi. 200 punti extra verranno assegnati a quanti indicheranno il maggior numero di dettagli per ogni singolo ascolto e non si limiteranno ad usare i soli termini: notiziario, musica, commenti, ecc.

Non sono valide le stazioni pirata e utility.

Il punteggio per ogni stazione verrà calcolato partendo da una base di 101 punti per ogni emittente a cui verrà sottratta la percentuale dei partecipanti che hanno ascoltato la stessa emittente. Non saranno considerate le frazioni di punto. Durante il Contest saranno attive alcune stazioni monitor.

Quote di partecipazione :

- Per i Soci A.I.R., in regola con il versamento della quota sociale il giorno di chiusura del Contest, l'iscrizione è gratuita; i Soci sono pregati di documentare con fotocopia del versamento ccp la loro posizione, facilitando il controllo da parte dell'organizzazione;

- Per i non Soci A.I.R., residenti in Italia la quota di partecipazione è fissata in 5,00 €uro da versare direttamente al Contest Manager;

- Per i non Soci A.I.R., residenti all'estero la quota di partecipazione è fissata in 5 €uro oppure 5 IRCs.

A tutti i concorrenti verrà spedito il diploma di partecipazione. I premi messi in palio per i primi tre classificati, edizione 2012, sono i seguenti:

1° premio: balun 1:32 offerto all’AIR dal Socio Claudio Re

2° premio: libro sul radioascolto offerto dalla Klingenfuss Publications

3° premio: libro “Spezialfrequenzliste 2011/2012” offerto dalla GR Pubblicazioni di Genova

Tra tutti i partecipanti, esclusi i primi tre classificati, saranno sorteggiati inoltre i seguenti premi: offerti dall’Associazione Italiana Radioascolto www.air-radio.it

_ Due libri dedicati al mondo della radio e del radioascolto

_ Tre folder filatelici

offerti dalla ditta EDIZIONI C&C srl www.edizionicec.it

_ Due abbonamenti alla rivista RadioKitElettronica

Per ogni altra informazione e/o chiarimento gli interessati possono rivolgersi al Contest Manager allegando francorisposta.

A.I.R. CONTEST 2012

100 punti extra !

Quale partecipante all’A.I.R. Contest ti verranno assegnati 100 punti extra se ascolterai due programmi DX di qualsiasi emittente internazionale in onde corte. Gli ascolti dovranno avere una durata minima di 15 minuti e dovranno contenere tutti i riferimenti utili al Contest (frequenza, orario UTC, nominativo della stazione, lingua, dettagli per una buona valutazione dell'ascolto, codice SINPO).

A.I.R. - Associazione Italiana Radioascolto

fondata nel 1982

C.P. 1338, 10100 Torino AD www.air-radio.it e-mail : info@air-radio.it

Sponsor AIR CONTEST

www.klingenfuss.org

www.edizionicec.it

www.grpubblicazioni.it

"Loopino"...prove su strada.

Approfittando della bellissima giornata, sono andato sul lungomare di Vindicio in Formia, mia location abituale per il radioascolto, per testare fuori dalle mura di casa il mio "Loopino" per ricevitori portatili.
Per le onde corte ho provato i 2 loop con diametro diverso, ottenendo ottimi riscontri su tutte le gamme fino ai 16 mhz.
Un test anche per le onde medie con la doppia ferrite interna, in pieno giorno, con ascolti di stazioni Rai Radio Uno regionale in modo chiarissimo e altre stazioni europee e africane.
Di seguito un piccolo log con brevi dettagli e le foto del test.
Un saluto a tutti e buoni ascolti.
Giuseppe Morlè iz0gzw / AIR 2852.

7070 lsb 10.00z it9bdx qso Italia (ottimi segnali da tutta Italia).
15.000 u 10.05z Hawaii (segnale di tempo) 4 buona comprensibilità.
11685 10.15z R.Farda ID e mx locale 5
15525 10.22z R.Cina Int. parlato 5
10000 u 10.25z Brasile (segnale di tempo) 4 (meglio le Hawaii).
11710 10.30z R.Cina Int. 5 parlato e mx
15490 10.32z BSKSA 5 segnale mostruoso
15350 10.37z VOA Tinian 5 parlato in filippino
15400 10.42z HCJB Australia 3 sermone (in filippino)
11815 10.40z R.Brasil Central 2 parlato donna (notevole la direzionalità)
15300 10.57z RFI 5 situazione euro
15310 11.04z BBC Kranji 4 nx euro
15330 11.06z FEBC Bocane (Filippine) 4 canti
5000 u 11.12z IBF 3 buona comprensibilità ma evanescente
693 11.15z Rai Radio Uno Potenza 4 tg regionale (la foto fa notare il segnale ricevuto)
738 11.24z RNE 5 parlato
1062 11.30z Rai Radio Uno Cagliari 5 tg regionale
963 11.37z R.Tunisi 5 parlato e mx

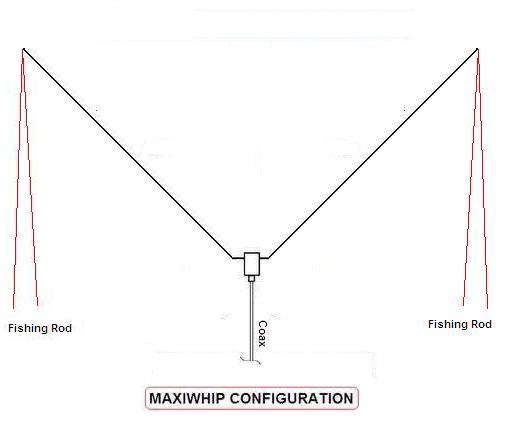

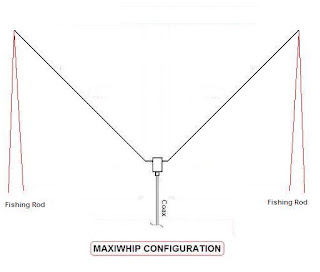

La Maxiwhip rivelata - Nona puntata

La prima,seconda,terza, quarta ,quinta , sesta ,settima ed ottava puntata si trovano ai seguenti indirizzi:

http://air-radiorama.blogspot.com/2011/10/la-maxiwhip-rivelata-prima-puntata.html

http://air-radiorama.blogspot.com/2011/10/la-maxiwhip-rivelata-seconda-puntata.html

http://air-radiorama.blogspot.com/2011/11/la-maxiwhip-rivelata-terza-puntata.html
http://air-radiorama.blogspot.com/2011/11/la-maxiwhip-rivelata-quarta-puntata.html

http://air-radiorama.blogspot.com/2011/11/la-maxiwhip-rivelata-quinta-puntata.html

http://air-radiorama.blogspot.com/2011/11/la-maxiwhip-rivelata-sesta-puntata.html

http://air-radiorama.blogspot.com/2011/12/la-maxiwhip-rivelata-settima-puntata-la.html

http://air-radiorama.blogspot.com/2011/12/la-maxiwhip-rivelata-ottava-puntata.html

Prima di procedere ad un po' di riassunto generale  , qualche precisazione e qualche spunto per andare oltre, volevo dire che tra le "n" varianti possibili della configurazione Maxiwhip , possiamo annoverare anche quelle Marconiane a T ed L come da figure seguenti .

Nella configurazione a T la altezza efficace della antenna risultera' uguale , ma aumentera' la capacita' della antenna e quindi si abbassera' la frequenza di taglio inferiore ed assieme tutte le risonanze ed antirisonanze .

La polarizzazione della antenna sara' sempre verticale .

 Nella configurazione a L la altezza efficace della antenna risultera' uguale , ma aumentera'

( anche se in maniera minore della configurazione a T ) la capacita' della antenna e quindi si abbassera' la frequenza di taglio inferiore ed assieme tutte le risonanze ed antirisonanze .

La polarizzazione della antenna sara' obliqua ( slant ) a 45 ° captando quindi in ugual misura parte della componente orizzontale e parte delle componente verticale .

I risultati saranno simili a quelli della configurazione della ottava puntata , e qui di seguito riportata ,  ma con una capacita' maggiore .

Per contro si avra' una complicazione meccanica costruttiva ( non riportata nel disegno ) maggiore .

                          RIASSUNTO GENERALE E QUALCHE MAGGIORE DETTAGLIO

Abbiamo scoperto che :

1) La "silenziosita'" della antenna deriva dal fatto che la Maxiwhip come antenna e' "autoconsistente " e cioe' : le correnti della antenna tendono a chiudersi  preferibilmente sugli elementi attivi stessa della antenna e non su altro .

Questo e' reso possibile dalla configurazione , ma soprattutto dall' uso di un vero Balun di tensione e non di corrente .

2) Per estendere in funzionamento della antenna alle frequenze basse ( tanto per capirci almeno 100 kHz ,  a scapito come vedremo delle frequenze medie ed alte ) e' necessario adottare un alto rapporto di trasformazione . Nella versione finale 1:36 .

3) Nel caso in cui questo non fosse necessario , e' possibile impiegare altri rapporti di trasformazione per spostare diversamente l'area di funzionamento ottimale .

E 'quello che vedremo maggiormente in dettaglio di seguito .

                                                 IMPEDENZA DI UN DIPOLO

Nelle precedenti puntate abbiamo descritto qualitativamente il variare della impedenza di un dipolo o meglio di un monopolo al variare della frequenza .

Ora introdurremmo dei grafici tipici relativi ad un dipolo . Gli stessi grafici possono qualitativamente essere usati nel caso di un monopolo, dividendo i valori in prima brutale approssimazione per due .

I grafici sono tratti dalla serie dei " R&D White Paper " della BBC  , in questo caso dal WHP132 .

Sono divisi in resistenza di radiazione e parte reattiva della impedenza  :  Za=Ra+jXa

Come descritto qualitativamente nelle altre puntate, si puo' notare la prima parte , a frequenza basse , dove la resistenza di radiazione e' bassissima e la impedenza della antenna e' praticamente una capacita' . Quando questa capacita' si annulla si ha la prima risonanza serie  ( L/WL = 0,5= WL/2  per un dipolo ; L/WL = 0,25 = WL/4 per un monopolo ) .

Le resistenza di radiazione del monopolo sara' di circa 35 Ohm .

Salendo di frequenza , la parte reattiva della antenna diventa induttiva sempre maggiore , per poi ridiscendere ed annullarsi alla prima antirisonanza parallelo CIRCA a ( L/WL = 1= WL  per un dipolo ; L/WL = 0,5 = WL/2 per un monopolo ), con valori tipici della resistenza di radiazione intorno al migliaio di Ohm .

Salendo ancora di frequenza  la parte reattiva della antenna diventera' di nuovo capacitiva per poi ridiscendere a zero alla seconda risonanza serie  ( L/WL = 1,5= WL3/2  per un dipolo ; L/WL = 0,75 = WL3/4 per un monopolo ) .

Le resistenza di radiazione del monopolo sara' circa 70 Ohm .

E cosi' via in maniera periodica .

Importantissimo notare che sia le oscillazioni della Resistenza di Radiazione che della parte reattiva della impedenza della antenna , dipendono dal parametro L/d e sono tanto minori , quanto minore e' questo valore.

Il che vuol dire che a parita' di lunghezza L , tanto maggiore e' il diametro d dei componenti della antenna , tanto minori saranno le oscillazioni dei valori e quindi la costanza dell' impedenza .

                                  POSSIBILI MIGLIORAMENTI O VARIAZIONI

Quanto sopra illustrato suggerisce alcune possibilita' :

1) Aumentare il diametro della parte verticale della Maxiwhip ad esempio con una struttura di fili montata sulla canna da pesca , come illustrato nelle figura seguente .

Una struttira composta da quattro fili e' adeguata e , come dimostrato dai diagrammi , diminuisce le fluttuazioni della impedenza dell' antenna al variare della frequenza

2) Inserire in parallelo o a "ventaglio" un secondo tratto verticale o piu' tratti in modo da colmare le antirisonanze parallelo con delle risonanze serie .

3) Nel caso in cui non fosse basilare il funzionamento molto al di sotto della prima risonanza serie ( tratto di impedenza capacitiva predominante ) il rendimento della antenna puo' essere migliorato cercando di avvicinarsi il piu' possibile all' adattamento del sistema .

E' la strada che si usa per le antenne di ricetrasmissione a larga banda che ultimamente vanno piuttosto di moda con una miriade di nomi diversi .

Si tratta di impiegare un balun con impedenza caratteristica vicina alla media dei valori del diagramma .

Nella tabelle di seguito sono riportati i valori alla risonanza ed antirisonanza con una serie di approssimazioni anche brutali ( che sono poi quelle presentate nelle prime puntate ) , ma che possono rendere l'idea della resistenza di radiazioni  per un filo verticale di 10m al variare della frequenza .

Fo (Mhz)	Ca ( pF)	Ra (Ohm)
3,5	100	5
7	0	35
14	0	1600
21	0	70
28	0	1000

Un valore di 450 Ohm e quindi un balun con rapporto 1:9 e' quello che puo' rappresentare un valore medio .

Il tutto confermato dall simulazioni effettuate con Multinec ma che esulano dallo scopo di queste poche note . In generale la simulazione fornisce degli adattamenti con ROS da ottimo fino ad un massimo di 6 .

Le misure pratiche presso il mio QTH con misure che escludono il miglioramento di adattamento dovuto a perdite di un cavo coassiale , confermano le simulazioni,  a parte il fatto che la migliore media viene raggiunta con un balun con rapporto 1:6 a causa della reali perdite ambientali ( cio' che c'e' intorno alla antenna ed in particolare nel mio caso il traliccio e molti alberi ) che nella simulazione ovviamente non esistono .

Valori migliori possono solo essere ottenuti con l'attenuazione del cavo di trasmissione , oppure possono essere segno che ci sono altre perdite in gioco nell' ambiente vicino all'antenna , nel il balun o nel  il sistema di radiali .

Come detto , reali miglioramenti possono essere ottenuti aumentando in vario modo il diametro della parte verticale .

Per le ragioni piu' volte esposte , si consiglia l'uso di un balun di tensione anziche ' di corrente per migliorare la silenziosita' in ricezione .

In trasmissione non sono rilevabili miglioramenti se non per un minore accoppiamento con le masse .

Una antenna cosi' costruita e' adatta alla rice-trasmissione sulla bande decametrice ( ad eccezione dei 160 m e con alcune difficolta' talora sugli 80 m ) con l'ausilio di un accordatore .

La domanda che sporgera' spontanea ora sara' sicuramente : posso usare la Maxiwhip con il balun 1:36 Minicircuits anche in trasmissione ?

La risposta e' data da due fattori :

1) La massima potenza sopportabile dal balun . La Minicircuits specifica 250 mW massimi . Probabilmente viene tenuto conto della distorsione di intermodulazione dovuta al nucleo che tende a saturare . E' probabile quindi che , con un po' di generazione di armoniche , tollerabili in un QRP , si possa andare almeno fino a 0.5 W .

2) Il massimo disadattamento possibile sul trasmettitore senza accordatore .

Come ho detto , nella Maxiwip in configurazione massima estensione percentuale possibile della banda di ascolto , che e' quella sopra richiamata , si usa un balun con alto rapporto di trasformazione per aumentare la banda passante inferiore . Il Balun ha un rapporto di trasformazione di 1:36 il che vuol dire che con 50 Ohm di carico si ha una impedenza all'antenna 1800 Ohm . Guardando la tabella dei valori di resistenza di radiazione al variare della frequenza od i grafici e' facile capire che l'adattamento si avra' non in risonanza serie , ma in antirisonanza parallelo , il che vuol dire attorno ai 14 ed ai 28 MHz , ma non certo a 21 Mhz ....

Miglioramenti nella trasmissione dsi possono ottenere con le tecniche suggerite in questa puntata .

                                                           CONCLUSIONI

Come vedete , ridendo e scherzando , solo per dare una vaga idea e con approssimazioni sovente brutali di cui chiedo scusa ai piu' esperti che capendo che la spiegazione doveva essere accessibile anche a "neofiti" spero che non mi metteranno in croce , sono state scritte pagine e pagine , ed abbiamo solo "scalfito" il problema .

Per andare oltre c'e' la matematica profonda , la modellizzazione tramite software , le misure strumentali .

Tutte cose al di la' delle scopo di queste note .

Avrei potuto fare lo snob citando valanghe di sacri testi e quant'altro .

So benissimo che anche solo queste descizioni intuitive potranno fare venire il mal di testa al 99 % di voi .

Credetemi , non sono capace di spiegarmi in modo piu' semplice .

Al di sotto di certi livelli e' impossibile andare , a meno di non raccontare "fiabe"e quindi scadere nel ridicolo .

Per chi volesse andare un po' piu' in la nella comprensione generale delle antenne pero' un libro lo vorrei consigliare e Vi spiego perche' .

Al di la delle doverose leggi matematiche che e' impossibile non impiegare , e' stato scritto da un Radioamatore , mancato purtroppo alcuni anni fa : John Kraus W8JK , inventore di numerose antenne tra le quali la antenna ad Elica ed il famoso " Closely-Spaced End-Fire (W8JK) Array " che se non sbaglio viene poi proposto con diversi nomi di cui forse il piu' famoso e' "Lazy H" .

Il Libro e' : "Antennas  for All Applications" di J.Kraus e R.Marhefka - McGraw-Hill .

Lo suggerisco perche' dopo ogni spiegazione e tipo di antenna viene proposto un semplice esercizio pratico relativo che chiarisce ,con dovizia di disegni e di schemi , piu' di ogni spiegazione teorica .

Per il resto , giunti a questo punto , dopo un lungo e difficoltoso cammino , anche se tramite una serie di scorciatoie , non posso che augurarVi :

"buona sperimentazione , buoni ascolti e buona trasmissione e soprattutto buon divertimento !"

UWB - Ultra Wide Band Antenna

                                            Antenna UWB - Ultra Wide Band : 0,8 - 40 GHz

 UWB antenna

UWB antenna data sheet

Radio Afghanistan su 7200

Ecco qualche altro ascolto milanese, con Radio Aghanistan su 7200 la Nuova Zelanda su 4 frequenze

5950 5/12 *1259 Radio New Zealand Int. Start, news, English, poor
6145 4/12 1844 Voice of Russia, DRM, double program, 1A in French & 1B in English, (you select the button 1 or 2 on Excalibur Pro in DRM mode in audio panel) both reports, good signal, sporadic audio stops
7105 6/12 2228 Unid Chinese Radio, music, talks like reports, good
7200 5/12 1607-1632* Radio Afghanistan, in Urdu, songs, talks, clear id at 16.17 Radio Afghanistan.. Urdu...", signal around 9 but QRM from CRI in Arabic on 7205. S.off at 1632
7225 6/12 1935 RTT, Sfax, Tunisia, home service in Arabic, talk like politics, //630 Very good
7300 4/12 1849 Voice of Russia, DRM, double program, 2A in English & 2B in Russian, reports about elections, good signal but several audio stops
7325 5/12 1142 Voice of Russia, DRM, double program 1A in Russian, 1B in German, some audio stop, fair signal
9765 5/12 1622 Radio New Zealand Int., in English, interviews about world affairs, fair/good
9805 6/12 1941 Radio Romania Int. DRM, in German, Romanian music, good signal but audio stops, so non usable
11655 4/12 1855 Radio Nederland, Talata, Madagascar, English, introducing a program made with Radio New Zealand. Int., ids, good
11670 6/12 2224 AIR, Bangaluru, India, End of English program, id, schedules, Indian music, good
11690 4/12 1900 AWR, Moonsbruun, Austria, start of Bc in Hausa, id in English, music, talks, fair
11725 4/12 1840 Radio New Zealand Int. Vanuatu news, good
11765 4/12 1905 Super Radio Deus è Amor, Curitiba, Brazil, usual sermons, fair, early time
11775 4/12 1900 Caribbean Beacon, Anguilla, English, religious songs, fair/good
11860 4/12 1900 AWR, via Wertachtal, Germany, id multilangage, also Italian, and program in Wolof, Good
11875 4/12 1900 Radio Taiwan Int., via Issoudun, France, in French, start of the programme and news, good
11945 5/12 1133 Radio Australia, Shepparton, songs, id, in English, fair
11975 4/12 1900 Afia Darfur, via Sao Tome to Sudan, id, start bc, weak
12070 4/12 1900 DW, Kigali, Rwanda, start program in English, fair
13700 7/12 1237 Mashaal Radio, Iranawila, Sri Lanka, in Pashto to Afghanistan, talks like reports with id at the end of each report, fair //15760 weak
13970 5/12 1125 Firedrake, Chinese music jammer, fair
14950 5/12 1248 UNID, Utility USB, communications in English mentionining Delaware City, fair
15034 5/12 1244 Trenton Volmet, Canada, airports weather info, USB, fair
15225 7/12 1222 Radio Veritas, Philippines, slow song, talks in Asian language (reported as Karen), at 1230 id nad start a program in another language, good
15345.21 6/12 1954 RAE, Argentina, end Italian program, economic talks, ids, fair
15480 6/12 1958 AWR, Meyerton, South Africa, music, id, start program in Arabic, fair
15720 5/12 1239-1258* Radio New Zealand Int., English, interviews, good
17695 6/12 1948 CVC OneAfrica, Lusaka, Zambia, pop songs, English talks, fair
17800 7/12 1200 DW, Kigali, Rwanda, News in French, weak but clear
21680 7/12 1138 Vatican Radio, Santa Maria di Galeria tx, Spanish, talks about Cuba, fair, ids, fair
21715 7/12 1143 Radio Farda, Iranawila, Sri Lanka, in Farsi, songs (also Eagles with Hotel California)
25000 5/12 1112 Mikes Espoo, Finland, time bips, fair

RX: Winradio G33DCC Excalibur Pro
Ant: T2FD 15 m long

La foto: from CERF website http://ochaonline.un.org/Default.aspx?tabid=1719
Radio and telecommunications equipment in Afghanistan Photo: IRIN

La Maxiwhip rivelata - Ottava puntata

La prima,seconda,terza, quarta ,quinta , sesta e settima puntata si trovano ai seguenti indirizzi:

http://air-radiorama.blogspot.com/2011/10/la-maxiwhip-rivelata-prima-puntata.html

http://air-radiorama.blogspot.com/2011/10/la-maxiwhip-rivelata-seconda-puntata.html

http://air-radiorama.blogspot.com/2011/11/la-maxiwhip-rivelata-terza-puntata.html
http://air-radiorama.blogspot.com/2011/11/la-maxiwhip-rivelata-quarta-puntata.html

http://air-radiorama.blogspot.com/2011/11/la-maxiwhip-rivelata-quinta-puntata.html
http://air-radiorama.blogspot.com/2011/11/la-maxiwhip-rivelata-sesta-puntata.html
http://air-radiorama.blogspot.com/2011/12/la-maxiwhip-rivelata-settima-puntata-la.html

In questa puntata esamineremo alcune delle possibili varianti di configurazione della Maxiwhip

La Maxiwhip classica e' visualizzata di lato come da figura :

A rigore andrebbero messi quattro radiali . L'asimmetria sul diagramma orizzontale nel caso di due soli radiali e' comunque dell'ordine di due dB che nel caso del Radioascolto e' trascurabile .
La prima tipica domanda che si pone e' la lunghezza dei radiali .Si consiglia di impiegare come in figura , la stessa lunghezza del tratto verticale .Si possono raccorciare , ma a spesa delle frequenze piu' basse . A titolo di esempio si puo' dire che , con una lunghezza h pari a 10m , a 30 MHz una lunghezza di 1m e' adeguata .
La seconda domanda che si pone e' la distanza dei radiali dal suolo .
In linea teorica sarebbe bene adottare una distanza pari ad h .
Nella pratica conviene , se possibile tenere,  i radiali sollevati almeno di una decina di centimetri , ma anche adagiarli sul suolo non inficia l'uso .
In caso si mancanza di spazio e' anche possibile impiegare una configurazione con un solo radiale , come nella seguente  figura .

Il prezzo da pagare e' una ulteriore asimmetria nel diagramma orizzontale . L'antenna diventera' direttiva nella direzione del radiale con un rapporto avanti indietro di circa 6 dB ( un punto S ) che , sempre nel campo del Radioascolto , puo' essere considerato abbastanza trascurabile .
Si puo' anche passare ad una configurazione inclinata ( sloper ) come nella seguente figura .

In tal caso si ricevera' sia la polarizzazione verticale che quella orizzontale .
In tal caso si potra' anche utilizzare , per diminuire la captazione della antenna dei disturbi locali ,  una configurazione maggiormente simmetrica , come quella della figura seguente , chiamata a "V " .

In questo caso si avranno delle depressioni del diagramma orizzontale in direzione dell'asse degli elementi .

E' anche possibile adottare una configurazione a "V invertita" , per quanto la configurazione a "V" sia preferibile in quanto gli estremi della antenna sono piu' alti rispetto al suolo .

Una delle ultime e piu' ovvie configurazioni e' quella a dipolo della figura seguente .

In questo caso e' facile capire che si ricevera' solo la polarizzazione orizzontale e si avranno due nulli lungo l'asse del dipolo .

Nella nona ed ultima puntata sara' fatto un riassunto dei punti salienti di questa piccola trattazione con alcune precisazioni e spunti per ulteriori evoluzioni o diversi usi della configurazione Maxiwhip .
