lunedì 3 agosto 2015

Ricevitore SDRplay - Segnale misterioso - terze prove


Proseguono le prove su SDRplay e relativi software , seguenti le pubblicazioni ai collegamenti :

http://air-radiorama.blogspot.it/2015/08/ricevitore-sdrplay-prime-prove.html

http://air-radiorama.blogspot.it/2015/08/ricevitore-sdrplay-seconde-prove.html

Per prima cosa fornisco un utile schema a blocchi che spiega in un colpo solo come funziona SDRplay :



Per quanto riguarda i software , dopo SDR# , ho voluto provare il software Mirics per ricevere DAB e FM  ,scaricabile dal sito di SDRplay al fondo della pagina : http://sdrplay.com/windows.html
Non ci sono problemi per l'installazione su W7 - 32bit .
Ho voluto anche lanciarmi in un tentativo di installazione su W8.1 - 64 bit .
Dopo un po' di testate , facendo funzionare il programma in modalita' W7 ha funzionato anche li .
La Mirics non fornisce piu' supporto , per cui qualcosa di strano me lo aspettavo .
Tutto ok su DAB e DAB + per quanto non fornisca nessuna indicazione , neppure del segnale che sulla schermata sembrerebbe possibile .
La scansione funziona e trova quello che c'e' da trovare , ma fa la scansione solo in BANDA III
( poco male per ora .... ) .
In FM invece non provate fare la scansione .
La fa e corretta , ma poi ha qualche problemi tra punto e virgola nei MHz per cui alla fine cerca di sintonizzarsi intorno ai GHz , a volte anche 10 GHz , si incarta e va disinstallato e reinstallato .

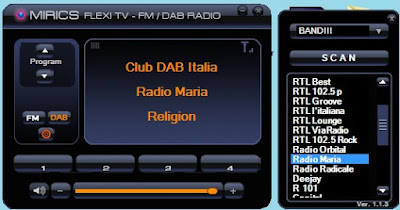

La foto si riferisce a prima dell' "incartata" ....

Se invece si effettua la sintonia  scrivendo la frequenza , ma con la virgole invece che il punto , funziona .
Le memorie funzionano sia in DAB che FM .

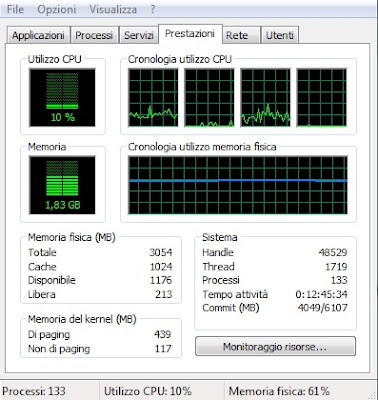

L'occupazione di risorse e' bassa ed e' un punto a favore .
Diciamo : usabile con cautela ...







Ho poi voluto provare HDSDR .
Seguendo le istruzioni del sito di SDRplay , come per SDR# non ci sono stati problemi .
Il manuale e' fatto molto bene , poche righe ed immagini ad ogni passaggio .
A prova di..... me .....
Visualizzando con una larghezza di banda di 8 MHz il consumo di risorse e' ancora molto buono .

Intano che facevo queste prove in gamma DAB , mi sono imbattuto in un segnale "intruso" che non dovrebbe esserci .

Ha una frequenza centrale di 229.400 MHz , una larghezza di banda 860 kHz ( quasi esattamente la meta' di quella del DAB ) .

Dalla forma direi una modulazione OFDM , senza segnale di dispersione .
Come si puo' vedere dalla finestra in basso a destra, le portanti sono coerenti , visibili e distanziate
1 kHz l'una dall'altra .
Non si tratta di una spuria del ricevitore perche' ho controllato anche con l'analizzatore di spettro .


 Come si vede dalla tabella ,il segnale ricade nella gamma di frequenza dell' ultimo canale DAB (13F)

Direzione rilevate dal mio QTH : Eremo - Colle della Maddalena .

11A216.928 MHz
11B218.640 MHz
11C220.352 MHz
11D222.064 MHz
12A223.936 MHz
12B225.648 MHz
12C227.360 MHz
12D229.072 MHz
13A230.784 MHz
13B232.496 MHz
13C234.208 MHz
13D235.776 MHz
13E237.488 MHz
13F239.200MHz


Secondo il piano di ripartizione , la gamma successiva e' attribuita al Ministero delle Difesa


Continua .

Forse ....
