fig. 1: la mia vecchia realizzazione
per interno |
Ecco un filtro diplexer che fa sempre comodo. Può essere realizzato sia per montaggio da interno che da esterno; in quest'ultimo caso prevedere una scatola stagna e possibilmente sistemare i connettori N nella parte inferiore. Io lo uso da anni (figg. 1 e 2) ma riporto anche lo schema di SM0HX (fig. 3) e alcune foto delle realizzazioni.
Io ho anche realizzato un circuito stampato ma volendo si può fare un montaggio come nella figura 5. I reofori devono essere molto corti.
Per un buon funzionamento, fate un montaggio preciso e con componenti di buona qualità. In fig. 6 potete osservare la risposta in frequenza, con le due curve complementari che si incrociano, a -3 dB, a circa 250 MHz, con un'attenuazione in banda attenuata di circa 40 dB.
|
fig. 3: schema elettrico del diplexer |
|
fig. 2: la mia vecchia realizzazione
con connettori in fila |
|

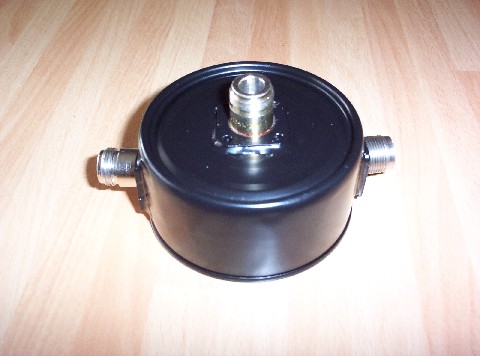

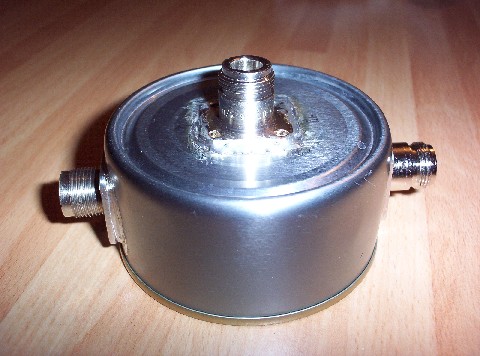

fig. 4: assemblaggio finale
|
|
fig. 5: layout interno |
|
fig. 6: grafico della banda passante |
|
fig. 7: particolare dei connettori |
