Usare un albero come antenna in pratica - parte 3a

Le prime due parti sono pubblicate agli indirizzi :
http://air-radiorama.blogspot.it/2012/03/usare-un-albero-come-antenna-in-pratica.html
http://air-radiorama.blogspot.it/2012/03/usare-un-albero-come-antenna-in-pratica_17.html

Proseguiamo ora con la descrizione pratica dei miei personali esperimenti nell' uso di un pino marittimo di circa 12m di altezza al quale ho applicato una sorta di adattatore non invasivo di tipo "gamma match" , formato da uno strato di foglio di alluminio per uso alimentare avvolto ad una certa altezza , collegato ad un filo che finisce alla base dell'albero, come schematizzato nelle figura seguenti .

Ho poi musurato con un analizzatore di reti l'impedenza del sistema schematizzato di seguito :

 Dal momento che la impedenza media era dell'ordine dei 200 Ohm , ho interposto un trasformatore
( UN-UN ) 4:1 che avendo in comune in ingresso ed uscita la terra , ho schematizzato come un autotrasformatore

 I risultati di SWR ( ROS) sono nella figura seguente .
Come si vede , sono piuttosto buoni tra 6 e 14 Mhz .

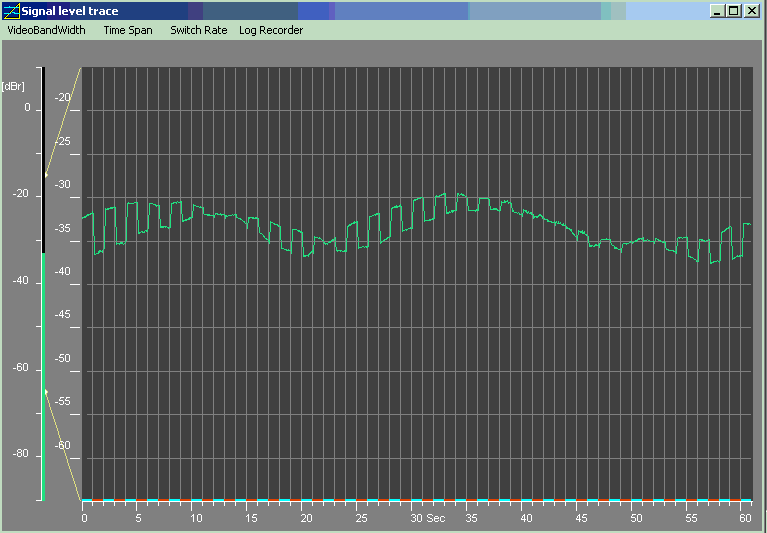

A questo punto ho effettuato il confronto tra un classico  radiatore verticale di alluminio circa 5m , collegato alla stessa terra a qualche metro di distanza dall'albero , ricevendo una emittente Broadcasting nella banda 13.770 Mhz  .
Con il ricevitore Ciao Radio H101 e' possibile commutare il segnale tra due ingressi con cadenze variabili
( qui di un secondo ) e visualizzare i due segnali in dB .
Sulla scala orizzontale i segmenti blu sono relativi al monopolo , i rossi all' albero .

Si nota che in funzione del fading a volte riceve meglio il momnopolo , a volte l'albero , ma sostanzialmente le antenne sono abbastanza equivalenti .
Per dirimere meglio la questione ,  mi ha aiutato Rossano Sotrrentino IK1NAO che trasmette ad un paio di km dal mio QTH che ha trasmesso una portante fissa in gamma 20 m .Abbiamo ripetuto gli esperimenti ogni 100 Khz con analoghi risultati .
COme si vede dalla figura sottostante , l'albero e' migliore di un paio di dB rispetto al monopolo come da figura di seguito in cui questa volta i segmenti blu sono relativi all'albero .
Come e' possibile ?
L'albero non e' un buonissimo conduttore e quindi ci si puo' aspettare che parte del segnale sia dissipato .
Nal caso della Ground Plane di soluzione salina , a 144 Mhz la perdita misurata era di 3 dB e l'albero non e' un tubo pieno di soluzione saline satura .
Due spiegazioni :
- L'albero scherma in parte il monopolo che e' a terra , mentre non avviene il contario viste le diverse altezze.
- L'albero preleva il campo elettromagnetico a circa 12 m , contro i 5 m del monopolo

Rossano mi ha comunicato di avere affettuato diversi collegamenti usando un setup simile con una magnolia di casa sua .
Personalmente non ho provato ad effettuare collegamenti in quanto a mio avviso non sono esperimenti scientifici ripetibili .

Rimane comunque dinostrato che gli alberi possono essere usati come antenne .

L'articolo completo e' piu' dettagliato dell' esperienza e' stato pubblicato su antenneX : www.antennex.com

Vista la esperienza che ho descritto nelle nove puntate della Maxiwhip , nel caso qualcuno volesse ripetere l'esperienza , consiglio , per migliorare il rapporto segnale/rumore in ricezione , di impiegare un balun di tensione ( trasformatore ) e non un UN-UN come in questo esperimento .

Nella quarta ed ultima parte , descrivero' l'epsrienza dell' uso di un albero come antenna attiva per la ricezione VLF .
